Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
Dettagli del prodotto
Luogo di origine: Wuhan, Hubei, Cina
Marca: Grat
Certificazione: CCC, ISO, CE, RoHS,CNAS
Numero di modello: DN15-200
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pc
Prezzo: To Be Negotiated
Imballaggi particolari: interno con fascia a bolle, esterno con scatola di cartone e custodia di legno
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: L/C, T/T, D/P, PayPal, Western Union
Capacità di alimentazione: 1000 pezzi/settimana
Marca: |
GRAT |
Luogo di origine: |
Wuhan, Hubei, Cina |
Quantità di ordine minimo: |
1 PC |
Tempi di consegna: |
3 giorni lavorativi |
Imballaggi particolari: |
Cartone/scatola di legno |
Termini di pagamento: |
LC, T/T, D/P, PayPal, Western Union |
Temperatura: |
Temperatura ordinaria |
Mediatiche: |
Acqua |
Norme: |
Norme |
Modo di collegamento:: |
Saldatura |
Potenza: |
Solenoide |
Tipo: |
Monoposto |
Materiale del corpo: |
SUS304 SUS316 Wcb |
Segnale di controllo: |
4-20mA 0-5V |
Materiale sigillato: |
Sigillo morbido in PTFE |
Tempo di azione: |
15s, 30s |
Errore di ripetibilità: |
00,5% |
Materiale: |
Acciaio inossidabile |
Dimensione: |
DN15~250 |
Connessioni del corpo: |
Flanco |
Pressione di funzionamento: |
PN1.6Mpa |
Fornitore di energia: |
AC220V, AC380V, DC24V |
zona morta: |
00,5% |
Codice HS: |
8481804090 |
Marca: |
GRAT |
Luogo di origine: |
Wuhan, Hubei, Cina |
Quantità di ordine minimo: |
1 PC |
Tempi di consegna: |
3 giorni lavorativi |
Imballaggi particolari: |
Cartone/scatola di legno |
Termini di pagamento: |
LC, T/T, D/P, PayPal, Western Union |
Temperatura: |
Temperatura ordinaria |
Mediatiche: |
Acqua |
Norme: |
Norme |
Modo di collegamento:: |
Saldatura |
Potenza: |
Solenoide |
Tipo: |
Monoposto |
Materiale del corpo: |
SUS304 SUS316 Wcb |
Segnale di controllo: |
4-20mA 0-5V |
Materiale sigillato: |
Sigillo morbido in PTFE |
Tempo di azione: |
15s, 30s |
Errore di ripetibilità: |
00,5% |
Materiale: |
Acciaio inossidabile |
Dimensione: |
DN15~250 |
Connessioni del corpo: |
Flanco |
Pressione di funzionamento: |
PN1.6Mpa |
Fornitore di energia: |
AC220V, AC380V, DC24V |
zona morta: |
00,5% |
Codice HS: |
8481804090 |

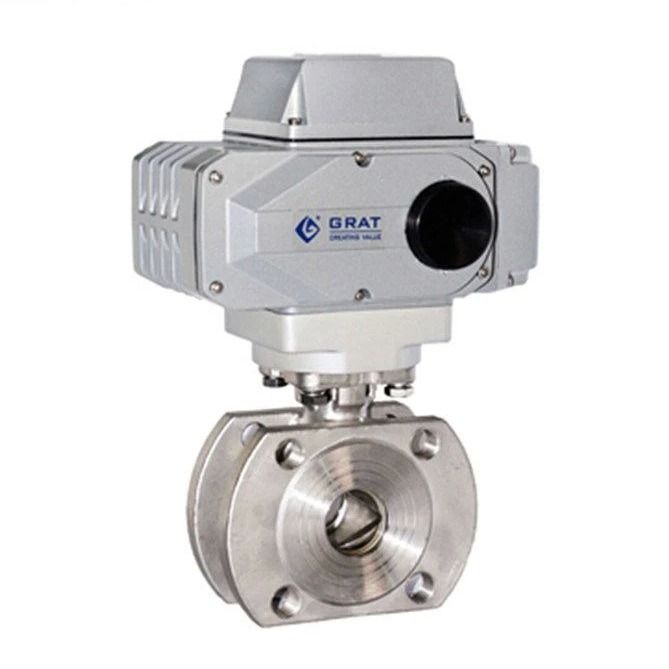

Valvola di controllo proporzionale elettrica
Descrizione del prodotto:
Valvola di controllo proporzionale elettrica/PTFE sigillo morbido/Monoposto
Descrizione:
Specificità:
Fornitore di alimentazione | AC220V |
Dimensione del corpo | DN15-250 |
Temperatura media | -80°C~160°C (senza congelamento) |
Pressione di funzionamento | PN1,0~2,5 ((MPa) |
Modalità di azione | 4-20mA Feedback di ingresso del segnale, rotazione da 0 a 90° |
Tempo di azione | 4 ~ 30S |
Connessioni del corpo | Flanco |
Materiale del corpo | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
Materiale sigillato | PTFE |
Materiale dell'attuatore | Fusione di leghe di alluminio |
Medio applicabile | Acido, alcali, sale, cloro, vapore, acqua di sorgente, pasta mineraria e cartapolpa,Acqua regia,ossidante, agente riducente, liquido chimico corrosivo |

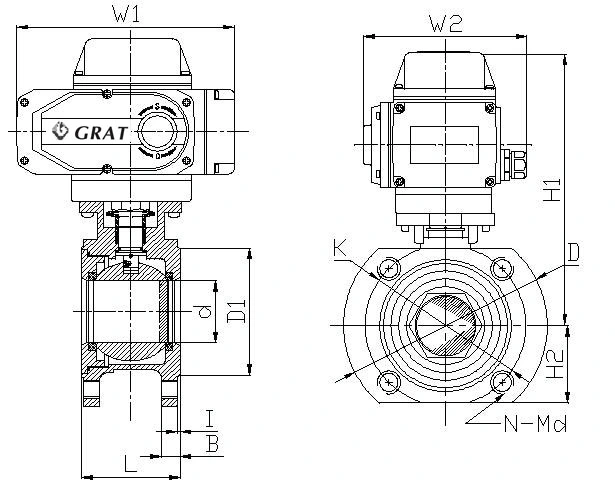

Dimensione dell'impianto
Dimensione MPa DN |
C | D | D1 | D2 | Z-d | f | b | |
15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
250 | 1.0 | 450 | 405 | 350 | 320 | 12-23 | 4 | 28 |
1.6 | 450 | 405 | 355 | 320 | 12-23 | 4 | 30 |
Materiale delle parti principali
Nome della parte | Corpo | Cappuccio | Scatola di riempimento | Anello della ghiandola | Sedile | Imballaggio | Sgombero |
Materiale marchio |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP | WCB |
Medio di canalizzazione applicabile
Stato medio | Temperatura media. | Pressione media | Caratteristiche medie | Concentrazione media | Nome medio |
Liquido | -80°C~+160°C | 0~20 kg/cm2 | Forte corrosione, alta affilatura | Unlimited | Acido, alcalino, sale, cloro, vapore, acqua di fonte, pasta di miniera, pasta di carta, acqua regia, ossidante, agente riducente. |
Gas | -80°C~+160°C | 0~20 kg/cm2 | Forte corrosione, alta affilatura | Unlimited | |
Miscela di liquido e solido | -80°C~+160°C | 0~20 kg/cm2 | Forte corrosione, alta affilatura | < 60% |

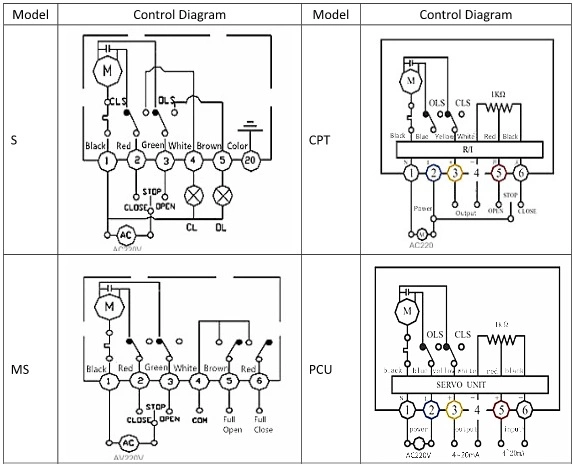

Diagramma di connessione
Imballaggio e spedizione
1.Imballaggio: interno con involucro a bolle,esterno con scatola di cartone edi legnoCaso.
2- Trasporti: via mare, via aerea, via ferroviaria.
Se avete altri requisiti, sentitevi liberi di dircelo.
