Dettagli del prodotto
Luogo di origine: Wuhan, Hubei, Cina
Marca: Grat
Certificazione: IP67,CCC, ISO, CE
Numero di modello: EK-000040
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1pc
Prezzo: USD $100.00/ Piece
Imballaggi particolari: interno con fascia a bolle, esterno con scatola di cartone e custodia di legno
Tempi di consegna: 3 giorni lavorativi
Termini di pagamento: L/C, T/T, D/P, PayPal, Western Union
Capacità di alimentazione: 1000 PCS/Mese
Marca: |
GRAT |
Luogo di origine: |
Wuhan, Hubei, Cina |
Quantità di ordine minimo: |
1 PC |
Tempi di consegna: |
3 giorni lavorativi |
Imballaggi particolari: |
Cartone/scatola di legno |
Termini di pagamento: |
LC, T/T, D/P, PayPal, Western Union |
Mediatiche: |
ACIDO |
Materiale: |
Acciaio al carbonio |
Modulo di collegamento: |
Flanco |
Determinare modo:: |
elettrico |
Pressione nominale: |
PN1,0-32,0MPa |
Canale: |
Diretto attraverso il tipo |
Tipo: |
Valvola a sfera fissa |
Temperatura: |
Temperatura normale |
Applicazione: |
Uso industriale, acqua uso industriale |
Medio: |
Acido, alcalino, sale, gas cloro, vapore, acqua di fonte |
Struttura: |
Valvola a sfera fissa |
Funzione: |
Valvola di bypass |
Norme: |
ASME |
Dimensione: |
DN15~250 |
Segnale di ingresso: |
4-20mA |
Codice HS: |
8481804090 |
Marca: |
GRAT |
Luogo di origine: |
Wuhan, Hubei, Cina |
Quantità di ordine minimo: |
1 PC |
Tempi di consegna: |
3 giorni lavorativi |
Imballaggi particolari: |
Cartone/scatola di legno |
Termini di pagamento: |
LC, T/T, D/P, PayPal, Western Union |
Mediatiche: |
ACIDO |
Materiale: |
Acciaio al carbonio |
Modulo di collegamento: |
Flanco |
Determinare modo:: |
elettrico |
Pressione nominale: |
PN1,0-32,0MPa |
Canale: |
Diretto attraverso il tipo |
Tipo: |
Valvola a sfera fissa |
Temperatura: |
Temperatura normale |
Applicazione: |
Uso industriale, acqua uso industriale |
Medio: |
Acido, alcalino, sale, gas cloro, vapore, acqua di fonte |
Struttura: |
Valvola a sfera fissa |
Funzione: |
Valvola di bypass |
Norme: |
ASME |
Dimensione: |
DN15~250 |
Segnale di ingresso: |
4-20mA |
Codice HS: |
8481804090 |
Valvola a sfera di controllo elettrica in acciaio al carbonio
Valvola a sfera di controllo elettrica in acciaio al carbonio/IP67/ Valvola a sfera fissa
Descrizione:
Questa valvola a sfera elettrica al fluoro è progettata per interrompere e tagliare vari mezzi corrosivi forti, che è
ampiamente utilizzato in petrolio, chimica, pesticidi, coloranti, acidi, alcali e così via, e che è la scelta più ideale
per le apparecchiature anticorrosione attualmente.
Specificità:
Fornitore di alimentazione | AC220V |
Dimensione del corpo | DN15-250 |
Temperatura media | -80°C~160°C (senza congelamento) |
Pressione di funzionamento | PN1,0~2,5 ((MPa) |
Modalità di azione | 4-20mA Feedback di ingresso del segnale, rotazione da 0 a 90° |
Tempo di azione | 4 ~ 30S |
Connessioni del corpo | Flanco |
Materiale del corpo | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
Materiale sigillato | PTFE |
Materiale dell'attuatore | Fusione di leghe di alluminio |
Medio applicabile | Acido, alcali, sale, cloro, vapore, acqua di sorgente, pasta mineraria e carta, acqua regia, ossidante, agente riducente, liquido chimico corrosivo |

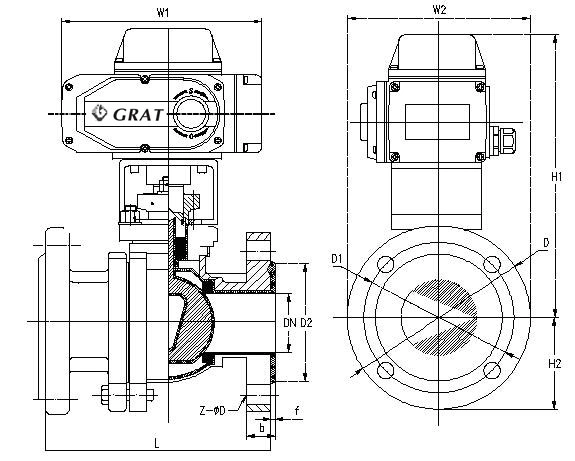

DN | L | D | D1 | D2 | Z-ΦD | f | b | H2 | H1 | W1 | W2 |
15 | 140 | 95 | 65 | 45 | 4-14 | 2 | 13 | 50 | 250 | 196 | 145 |
20 | 140 | 105 | 75 | 55 | 4-14 | 2 | 13 | 55 | 255 | 196 | 145 |
25 | 150 | 115 | 85 | 65 | 4-14 | 2 | 13 | 60 | 260 | 196 | 145 |
32 | 165 | 135 | 100 | 78 | 4-18 | 2 | 13 | 70 | 270 | 196 | 145 |
40 | 180 | 145 | 110 | 85 | 4-18 | 3 | 14 | 75 | 275 | 196 | 145 |
50 | 200 | 160 | 125 | 100 | 4-18 | 3 | 17 | 80 | 280 | 196 | 145 |
65 | 220 | 180 | 145 | 120 | 4-18 | 3 | 17 | 90 | 290 | 196 | 145 |
80 | 250 | 195 | 160 | 135 | 8-18 anni | 3 | 18 | 100 | 330 | 255 | 184 |
100 | 280 | 215 | 180 | 155 | 8-18 anni | 3 | 19 | 110 | 340 | 255 | 184 |
125 | 320 | 245 | 210 | 185 | 8-18 anni | 3 | 21 | 125 | 355 | 255 | 184 |
150 | 360 | 280 | 240 | 210 | 8-23 | 3 | 23 | 140 | 370 | 255 | 184 |
200 | 400 | 335 | 295 | 265 | 8-23 | 3 | 24 | 170 | 400 | 255 | 184 |
250 | 450 | 390 | 350 | 320 | 12-23 | 3 | 26 | 200 | 485 | 354 | 273 |
300 | 610 | 440 | 400 | 368 | 12-23 | 4 | 28 | 220 | 505 | 354 | 273 |
350 | 686 | 500 | 460 | 428 | 16-23 | 4 | 31 | 250 | 535 | 354 | 273 |
Materiale delle parti principali
Nome della parte |
Corpo |
Cappuccio |
Scatola di riempimento |
Anello della ghiandola |
Sedile |
Imballaggio |
Sgombero |
Materiale Marchio |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP |
FEP |
WCB |
Medio di canalizzazione applicabile
Stato medio |
Temperatura media. |
Pressione media |
Caratteristiche medie |
Concentrazione media |
Nome medio |
Liquido |
-80°C~+160°C |
0~20 kg/cm2 |
Forte corrosione, alta affilatura |
Unlimited |
Acido, alcalino, sale, cloro, vapore, acqua di fonte, pasta di miniera, pasta di carta, acqua regia, ossidante, agente riducente. |
Gas |
-80°C~+160°C |
0~20 kg/cm2 |
Forte corrosione, alta affilatura |
Unlimited |
|
Miscela di liquido e solido |
-80°C~+160°C |
0~20 kg/cm2 |
Forte corrosione, alta affilatura |
< 60% |
Diagramma di controllo
Modello | Circuito | Modello | Circuito |
S | ON/OFF, nessun segnale di uscita | CPT | Segnale ON/OFF, uscita 4~20mA |
Stati membri | ON/OFF, segnale di contatto passivo di uscita | Unità di controllo | Regolamento, segnale di uscita 4~20mA |
Imballaggio e spedizione:
1.Imballaggio: interno con involucro a bolle,esterno con scatola di cartone edi legnoCaso.
2- Trasporti: via mare, via aerea, via ferroviaria.
Se avete altri requisiti, sentitevi liberi di dircelo.
