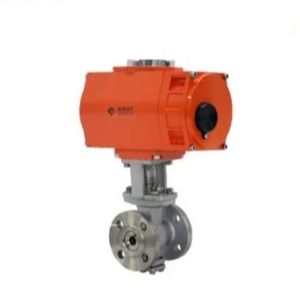

Exd II Bt4 Valvola elettrica a sfera a prova di esplosione
Descrizione del prodotto:
Valvola a sfera elettrica a flangia a prova di esplosione/Exd II Bt4
Descrizione:
La valvola a sfera elettrica a prova di esplosione di tipo flangia è l'angolo di rotazione di 0-90° valvola a sfera con eccellente
prestazioni di tenuta, capacità di circolazione, coefficiente di resistenza al flusso, struttura semplice
diametro del canale della valvola e del tubo di connessione e in un diametro
il mezzo non può perdere quasi nessun flusso.
La modalità di comando può essere di tipo accensione-spegni o di tipo regolazione.
requisiti di tenuta oltre al controllo del gas liquido e del mezzo vapore è anche adatto per
per il controllo delle acque reflue e dei mezzi contenenti impurità fibrose ampiamente utilizzati nell'industria chimica petrolifera
metallurgia, industria leggera, produzione di carta, refrigerazione delle centrali elettriche e altri settori di lavoro.
Il principio di funzionamento della valvola a sfera elettrica a flangia è: l'attuatore elettrico spinge lo stelo della valvola per guidare
una palla (o parte della palla) con un buco la palla ruota con la valvola per realizzare l'apertura o la chiusura
La valvola a sfera elettrica può essere completamente chiusa e completamente aperta ruotando 0-90°.
Valvola a sfera e valvola a sfera della stessa specifica Valvola a sfera è di piccole dimensioni e di peso leggero che è
conveniente per l'installazione dei tubi.
| Nessuna perdita di due lati della struttura a sfera auto sigillata. |
 |
Materiale di tenuta in PTFE appositamente progettato, senza attrito del movimento di guarnizione. |
| Eccellente capacità di taglio della guarnizione della valvola di tipo O |
Opzionale guarnizione della valvola di tipo O o V
|
Caratteristiche:
* Tutti i componenti elettrici e meccanici sono sigillati in un guscio in lega di alluminio con un'alta esplosione istantanea
una pressione di resistenza di 1,6 MPa che isoli efficacemente la fonte di accensione.
* Con sigillo a anello "o" fino al grado di protezione IP68 Ogni superficie a prova di esplosione adotta una libera circolare
e lavorazione CNC di precisione per ottenere prestazioni a prova di esplosione stabili e affidabili
* Alimentato da alimentatori a tre fasi o a corrente continua
* Comunicazione bus, segnale analogo sono disponibili per la vostra scelta
* Trazione continuamente lubrificata e priva di manutenzione
* Limitatore di coppia opzionale/ telecomando
Classe a prova di esplosione:
NT1 produzione di prodotti di serie a prova d'esplosione
L'ex.
D: tipo a prova di esplosione: a prova di esplosione
II: apparecchiature elettriche utilizzate in ambienti a gas esplosivi, esclusi gli apparecchi di estrazione del carbone
B: livello di esplosione: dimensioni (larghezza e spazio libero) della superficie a prova di esplosione in conformità al livello di esplosione
T4: gruppo di temperatura: la temperatura massima in superficie è di 135oC
Nell'appendice B della norma GB3836.1-2000 sono elencati in dettaglio il grado e la temperatura dei gas combustibili.
[NOTA] i tipi e i gruppi di sostanze esplosive intorno al luogo in cui il prodotto è utilizzato devono essere coerenti con quelli consentiti dal prodotto.Altrimenti non può giocare l'effetto a prova di esplosione in ambiente non applicabile
| Fornitore di alimentazione |
AC220V 50/60HZ |
| Diametro nominale |
DN15-200 |
| Temperatura media. |
-20 °C ~ + 350 °C (+ 200 °C PPL speciale) |
| Pressione nominale |
PN16 PN25,PN40,PN64,PN100 |
| Segnale di ingresso |
4-20mADC1~5VDC |
| Segnale di uscita |
4-20mADC |
| Tipo di connessione |
Flanco |
| Materiale del corpo |
A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| Materiale del sedile della valvola |
PTFE (temperatura nominale), PPL (temperatura media), STL (temperatura alta) |
| Classe di perdite |
Conformi alla classe ANSIB16.104 -V |
| Tipo di sigillo |
Sigillo morbido, PPL, sigillo metallico, ceramica |
| Medio adatto |
Acqua, petrolio, acido nitrico, acido acetico, liquido viscoso, polpa, ossidante |
| Classe di protezione |
Protezione IP68 |
| Norma di fabbricazione |
JB/T8692-1998 |
| Standard di lunghezza |
GB1221-89 |
| Norma di ispezione |
JB/T 9092 API598 |
Figura e dimensioni
| Dimensione |
L |
D |
K. |
D1 |
b |
N/1 |
I |
H |
W |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-ø14 |
2 |
209 |
196 |
| 20 |
130 |
105 |
75 |
55 |
16 |
4-ø14 |
2 |
211 |
196 |
| 25 |
142 |
113 |
85 |
65 |
18 |
4-ø14 |
2 |
218.5 |
196 |
| 32 |
165 |
140 |
100 |
78 |
18 |
4-ø18 |
2 |
233 |
196 |
| 40 |
165 |
150 |
110 |
85 |
18 |
4-ø18 |
2 |
234 |
196 |
| 50 |
203 |
165 |
120 |
100 |
20 |
4-ø18 |
2 |
248 |
196 |
| 65 |
222 |
185 |
145 |
120 |
20 |
8-ø18 |
2 |
294 |
255 |
| 80 |
241 |
200 |
160 |
135 |
21 |
8-ø18 |
2 |
320 |
255 |
| 100 |
305 |
220 |
180 |
155 |
22 |
8-ø18 |
2 |
339 |
255 |
| 125 |
356 |
250 |
210 |
184 |
22 |
8-ø18 |
3 |
392 |
255 |
| 150 |
394 |
285 |
240 |
210 |
24 |
8-ø23 |
3 |
402 |
255 |
| 200 |
457 |
340 |
295 |
265 |
26 |
8-ø23 |
3 |
467 |
255
|
Diagramma di connessione del filo
