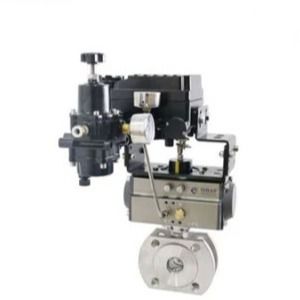

Valvola a sfera pneumatica di controllo di tenuta in PTFE
, V Valvola a sfera di controllo pneumatico a taglio
, Valvola a sfera in acciaio inossidabile DN50
Valvola di controllo pneumatico a taglio V di PTFE
Descrizione del prodotto:
Valvola di controllo pneumatica a taglio V/Pneumatica/PTFE
Descrizione:
Valvola di controllo pneumatica V-Cut è ampiamente utilizzata nell'industria chimica petrolio tessile alimentazione elettrica
Il sistema di controllo del taglio in V nel disco può ruotare al contrario
& corrispondentemente con sigillo metallico per produrre forza di taglio per tagliare la fibra e prevenire il blocco.
L'innovativa e migliorata valvola di tenuta metallica ha la superficie sigillata di flange senza foro a vite per migliorare la tenuta
resistenza tale da evitare efficacemente il pericolo di perdite superficiali per la superficie della flange della valvola sigillata in metallo.
L'attuatore pneumatico a pistone è diviso in tipo molla e tipo senza molla.
Quando è necessario mantenere la tensione della molla
la posizione in caso di guasto non è dotata di molla di tipo. È composta principalmente da pistoli a molla del corpo del cilindro
l'albero di uscita della testa del cilindro anteriore e posteriore e altri componenti.
Equipaggiato con regolatore elettrico e valvola di riduzione della pressione dell'aria, l'operazione di regolazione può essere effettuata da una fonte d'aria da 0,4-0,7 mPa.
Il segnale del sistema di controllo dell'automazione industriale può essere ricevuto dal regolatore elettrico per controllare con precisione
l'apertura della valvola in modo da ottenere il controllo della pressione della temperatura di flusso e di altri diversi parametri di processo.
Caratteristiche:
*La lunghezza delle due flange è più corta della normale valvola a sfera.
*Lo specifico disco di taglio in V rende il controllo automatico del volume di flusso molto stabile.
*Materiale di tenuta PTFE e PPL opzionale adatto a vari fluidi di condotta.
*L'angolare del taglio in V-notch può essere personalizzato in base ai dati CV della condotta.
Specificità:
| Diametro nominale |
DN15~DN350 |
| Fluido adatto |
Grassi alimentari Fluidi fibrosi Acqua Olio e gas |
| Pressione della sorgente d'aria |
0.4~0.7MPa |
| Sigillo dell'attuatore |
Fabbricazione a partire da materie plastiche |
| Materiale dell'attuatore |
Leghe di alluminio |
| Tipo di connessione |
Filamento interno della flangia |
| Caratteristica del flusso |
Eq% approssimativo |
| Materiale del corpo |
SUS304, SUS316, WCB |
| Materiale del disco |
SUS304,SUS316 |
| Sigillazione della valvola |
NBR, EPDM, PTFE |
| Riempimento |
Grafite, PTFE |
| Norma di fabbricazione |
JB/T8692-199 |
| Norma di progettazione e fabbricazione della valvola a sfera |
GB12237-89 AP16D |
| Norma di ispezione e di prova |
JB/T 9092 API598 |
Consumo di gas
| Dimensione della bombola d'aria |
Aperto |
Chiudiamo. |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

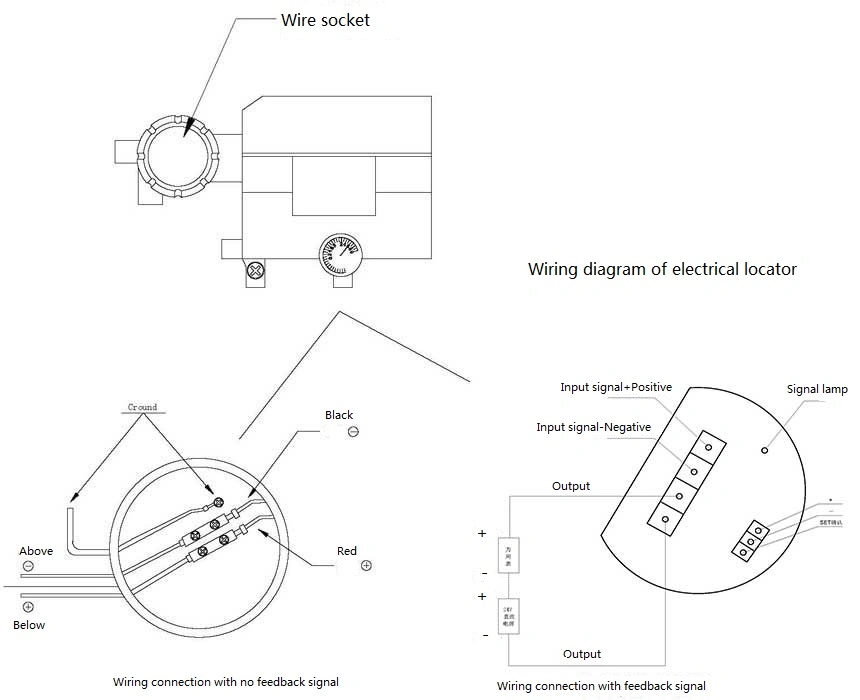

Diagramma di cablaggio del tipo di regolazione
Imballaggio e spedizione
1.Imballaggio: interno con involucro a bolle,esterno con scatola di cartone edi legnoCaso.
2- Trasporti: via mare, via aerea, via ferroviaria.
Se avete altri requisiti, sentitevi liberi di dircelo.
